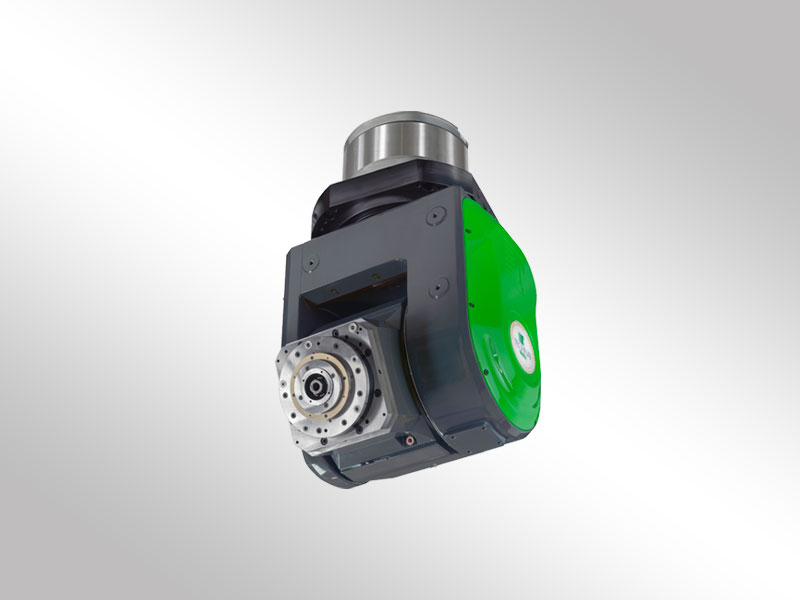

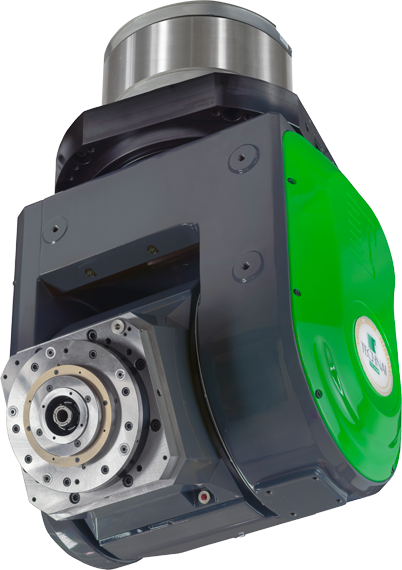

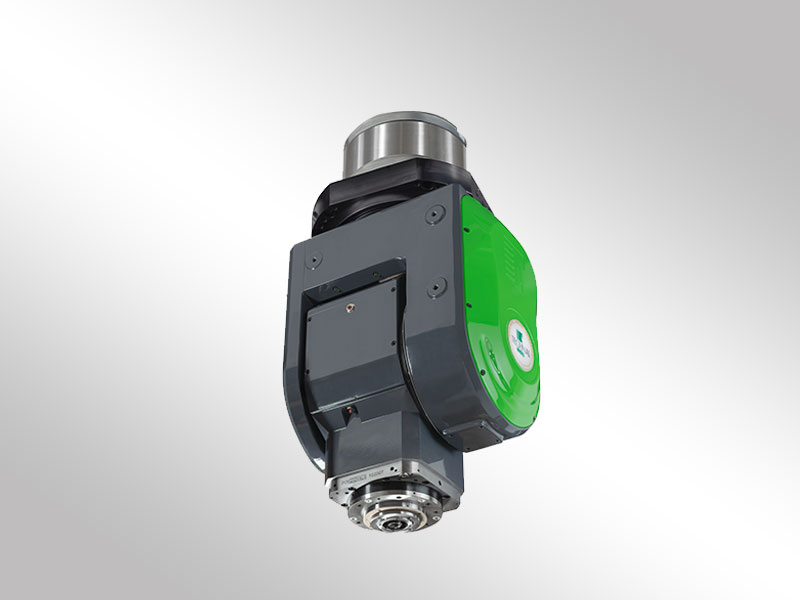

TCH 13 H

New- 4 TH Generation design

Der TCH 13 H ist der kompakteste Zwei-Achsen-Kopf mit Gabelstruktur von Technai Von optimalem Preis-Leistungs-Präzisionsverhältnis nimmt er Elektrospindeln mit einem Körper bis zu einem D von 180 mm und Drehmomentbereich 35-:-60 Nm auf.

Er wurde entwickelt, um bei der Endbearbeitung von Formen zu glänzen, und zeichnet sich durch optimale thermische Stabilität aus. Die besten Ergebnisse werden mit hochwertigen Elektrospindeln erzielt. Er ist mit Direktantriebsmotoren in beiden Achsen ausgestattet, die ihm eine optimale Leichtgängigkeit und ausgezeichnete Präzision bei der Ausführung von Endbearbeitungsbahnen mit kontrollierten Achsen verleihen (voller 5-Achsen-Modus). Er verfügt über leistungsstarke und starre Achsenverriegelungen, die ein robustes und stabiles Arbeiten mit gekippten und verriegelten Achsen möglich machen (5-Achsen 3+2-Modus). Er ist an beiden Achsen mit Absolut-Encodern ausgestattet (EnDat-Protokoll; DriveCliq, Fanuc;.)

TECHNISCHE DATEN TCH 13		ACHSE-A	ACHSE-C
Maximale Drehzahl	rpm	50	50
Kontinuierliches Drehmoment	Nm	282	321
Maximales Drehmoment	Nm	576	580
Verriegelungsmoment	Nm	2000	4100
Encoder Achsen		absolute	absolute
Genauigkeit des Messsystems	arcsec	±4”	±7”
Drehwinkel	deg	±108°	±360°
Gewicht	Kg	420
