TISCHMODUL DER SERIE MT-M

Übertragungsmodule

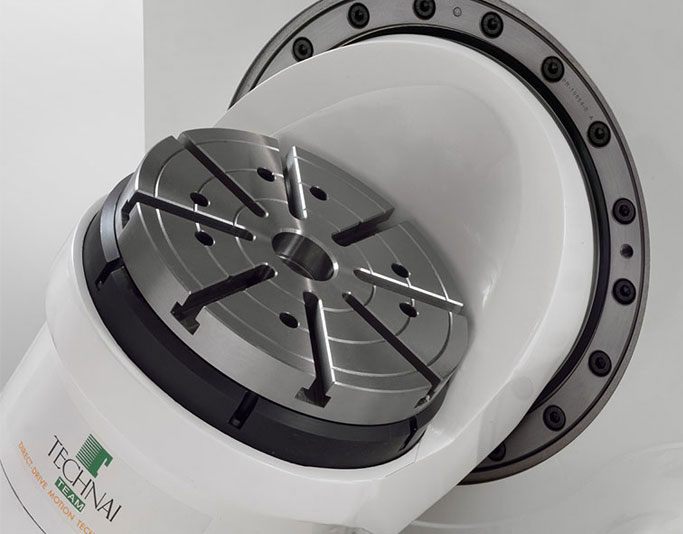

Die Serie der Übertragungsmodule MT-M ist ein einzigartiges „Plug & Play“-Modul, das aufgrund seiner innovativen und unkonventionellen Konzeption die Entstehung einer neuen Industriekomponente bietet: den „Torque“-Servomotor für Achsen der Werkzeugmaschinen.

Das Grundprinzip der Serie MT-M von Drehachsen-Antriebsmodulen besteht darin, die Funktionselemente wie Lager, Encoder und Achsverriegelung aus dem Antrieb herauszunehmen und mit dem „Torque“-Motor zu kombinieren. Dies ist durch eine sorgfältige und genaue Planung und Industrialisierung der gesamten Einheit möglich. Das Schlüsselelement, das diesen Paradigmenwechsel ermöglicht hat, ist ein spezielles, von Technai entwickeltes und hergestelltes Lager, das die Funktionselemente aufnehmen und integrieren kann.

DIE SYSTEME DER SERIE MT-M

Elemente, aus denen sie bestehen

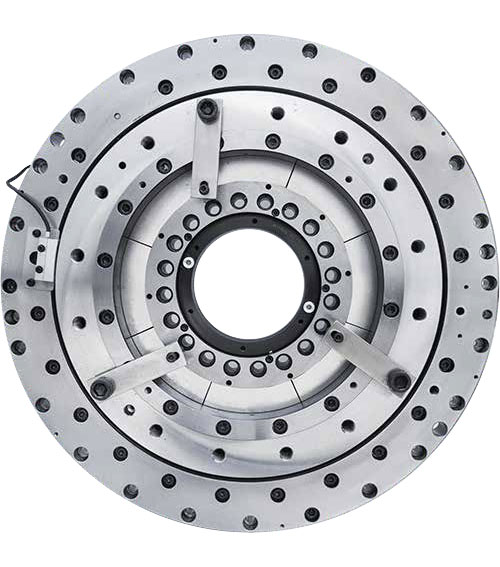

Ein Torque-Motor mit Kühlmantel, dessen Lager von Technai entwickelt und hergestellt wurde und der einen hochpräzisen Absolut-Encoder und die hydraulische Verriegelungsvorrichtung aufnehmen und integrieren kann.

3 Dimensionen

Sie werden hauptsächlich in 3 Dimensionen entsprechend dem jeweiligen Statordurchmesser gefertigt: MT-M360, MT-M500, MT-M660

Plug & Play-System

Integration von Direktantriebsmotor, Lager, Encoder, Bremse und Kühlsystem in einem einzigen Modul.

Referenzmarkt

Tischmodul für horizontale/vertikale Fräsmaschinen für Positionierachse. Tischmodul für horizontale/vertikale Fräsmaschinen für Drehachse. Module für Drehtische. Tischmodul für Schleifwagen von Schleifzentren.

Für weitere Details DOWNLOAD BROCHURE

SYNTHESE, EINFACHHEIT, PERFEKTE INTEGRATION

Mit diesem Torque-Servomotor für Drehachsen können Werkzeugmaschinenbauer schnell, einfach und wettbewerbsfähig ein breites Spektrum an Anwendungslösungen konfigurieren.

SERIE MT-M

Plug-and-Play-Lösungen

Durch die Integration von Direktantriebsmotor, Lager, Encoder, Bremse und Kühlsystem in ein einziges "Plug & Play"-Modul ist eine neue Komponente entstanden, die es vorher nicht gab.

Die Palette an Getriebemodulen für Drehachsen der Serie MT umfasst drei Hauptgrößen, die dem jeweiligen Statordurchmesser entsprechen: MT-360, MT-500 und MT-660 können jeweils mit unterschiedlichen Motorhöhen und mit einem Paket von vielfältigen Optionen ausgestattet werden, die eine kundenspezifische Anpassung ermöglichen und sie für verschiedene Konfigurationen und Strukturen geeignet machen.

SERIE MT-M Varianti & Formati

MT-M 360

			size 30	size 50	size 70	size 100	size 150
Motor rated torque (Air Cooling)	Tac	[Nm]	112	175	249	341	504
Motor rated current (Air Cooling)	Iac	[A]	6.4	6	12	11.6	18
Motor rated torque (Water Cooling)	Twc	[Nm]	239	415	587	821	1240
Motor rated current (Water Cooling)	Iwc	[A]	13.5	14	29.4	28.6	45
Motor peak torque	Tpk	[Nm]	428	724	1013	1448	2173
Motor peak current	Ipk	[A]	36.8	35	73.5	73.5	115
Max Intermittent rotation speed	N max	[rpm]	95
Recommended payload		[Kg]	up to 2500
Clamping torque (@80 bar)	Standard	[Nm]	2920
Clamping torque (@80 bar)	Advanced	[Nm]	5110
Interface of measuring system			Absolute EnDat2.2
Max system accuracy		[arcsec]	± 7 (standard accuracy) / ± 3 (high accuracy)
Precision / Repeatability		[arcsec]	±1

MT-M 500

			size 30	size 50	size 70	size 100	size 150
Motor rated torque (Air Cooling)	Tac	[Nm]	220	340	435	615	922
Motor rated current (Air Cooling)	Iac	[A]	10.2	11	9.8	12	17.3
Motor rated torque (Water Cooling)	Twc	[Nm]	450	790	1100	1530	2390
Motor rated current (Water Cooling)	Iwc	[A]	22.6	26.3	25	31	47
Motor peak torque	Tpk	[Nm]	760	1460	1750	2400	3600
Motor peak current	Ipk	[A]	50	46	55	67	99
Max Intermittent rotation speed	N max	[rpm]	70
Recommended payload		[Kg]	up to 4000
Clamping torque (@80 bar)	Standard	[Nm]	5710
Clamping torque (@80 bar)	Advanced	[Nm]	10000
Interface of measuring system			Absolute EnDat2.2
Max system accuracy		[arcsec]	± 5 (standard accuracy) / ± 3 (high accuracy)
Precision / Repeatability		[arcsec]	±1

MT-M 600

			size 30	size 50	size 70	size 100	size 150
Motor rated torque (Air Cooling)	Tac	[Nm]	400	523	865	1200	1800
Motor rated current (Air Cooling)	Iac	[A]	10.5	11.3	14.3	17.7	25
Motor rated torque (Water Cooling)	Twc	[Nm]	815	1300	2012	2900	4000
Motor rated current (Water Cooling)	Iwc	[A]	21.2	26	34	42	57
Motor peak torque	Tpk	[Nm]	1600	2400	3500	5000	7200
Motor peak current	Ipk	[A]	56.5	56	80	101	138
Max Intermittent rotation speed	N max	rpm]	50
Recommended payload		[Kg]	up to 7000
Clamping torque (@80 bar)	Standard	[Nm]	10100
Clamping torque (@80 bar)	Advanced	[Nm]	17700
Interface of measuring system			Incremental distance coded 1Vpp
Max system accuracy		[arcsec]	± 5 (standard accuracy) / ± 3 (high accuracy)
Precision / Repeatability		[arcsec]	±1
